第一章 系統背景
在自動化程度較高的企業，都已安裝了DCS控制系統，對現場設備數據進行實時采集并對生產過程進行集中控制。此外，為確保設備不間斷可靠運行，除了DCS系統實時監控外，還需要由專業巡檢人員每天定時到現場對現場設備進行設備巡查，確保設備可靠運行。為規范巡檢管理和確保巡檢質量，智能巡檢系統為巡檢管理提供了必要的輔助管理手段。隨著企業自動化和信息化管理水平的不斷提高，管理者就設備管理向智能化、便捷化提出更高要求。
巡檢管理需求：
1) 對于連續運轉設備異常監控，溫度和振動異常一般可以反映出設備早期異常，對關鍵設置安裝溫振傳感器來對設備進行監測，實現缺陷提前 預警； 2) 對于巡檢中一些位置偏僻或危險區域，可以安裝無線傳感器來減少人工出入造成的風險，降低人工巡檢強度；同時也提高自動巡檢質量和水平。
3) 對于一些需要密切關注的重點設備，通過安裝無線傳感器自動高頻率的監控設備運行情況，數據超限后可及時向管理人員進行報警提示；
4) 對DCS系統無法監控的重要位置或者設備改造出現的監控盲點，通過增加合適的無線傳感器，實現自動采集監控，彌補監控盲點；
5) 隨著近年來物聯網技術發展及大量低功耗設備的應用，采用一套低成本、快速部署、免布線安裝方式的自動采集系統解決工業現場的數據采集和監視成為可能。
第二章 傳統解決方案
工業現場數據采集一般通過DCS項目改造在現場設備增加變送器和定義系統標簽點來增加現場設備數據采集功能；但由于工業現場環境復雜，任何一個小的改造都可能牽涉到項目改造，從前期調研，設備選型、項目立項、到最后項目實施，整個過程周期長、實施成本高。
第三章 無線監測系統
隨著物聯網技術的發展，越來越多的企業在項目改造中采用無線傳感器和無線網關定時采集現場數據實現生產監視和預警管理。在工業現場中，各種旋轉類設備缺陷可通過對溫度和振動監測來判斷是否異常或出現故障。因此，在關鍵設備安裝一個無線溫度振動傳感器一體設備同時采集該位置的溫度、振動數據，在后臺軟件可設置超限報警，還可以對振動進行頻譜分析等。該平臺提供手機移動管理，管理人員在手機隨時了解關鍵設備的運行情況，并對報警做出及時處置。
系統實施給客戶帶來極大便利，如一些特殊位置如高空或危險區域，通過安裝無線傳感器自動采集數據，避免人工頻繁檢測，降低工作風險。另外傳感器比人工采集頻率更高，更準確，相比人工定期巡檢還可提高巡檢質量。另外對一些臨時需要重點關注設備可以隨時安裝一個無線傳感器，可以設置的設置任意采集頻率定時采集設備運行數據，多個分散的傳感器和無線網關進行大范圍聯網，并通過網關中的4G物聯網卡將數據上傳到云平臺。當數據超限立即向指定人員發出報警提示。管理人員可以對后臺數據進行趨勢分析，頻譜分析，及時分析判斷出設備故障點，及時采集預防措施，將設備故障降低到最小限度。
此外，由于整套系統采用無線通信，系統實施簡單，無需復雜的現場布線，設備在出廠前就完成軟硬件參數設置，客戶無需進行復雜現場設置和調試，只需將無線傳感器通過磁吸、膠粘、螺絲固定等靈活的方式放置到對應位置即可開始工作。

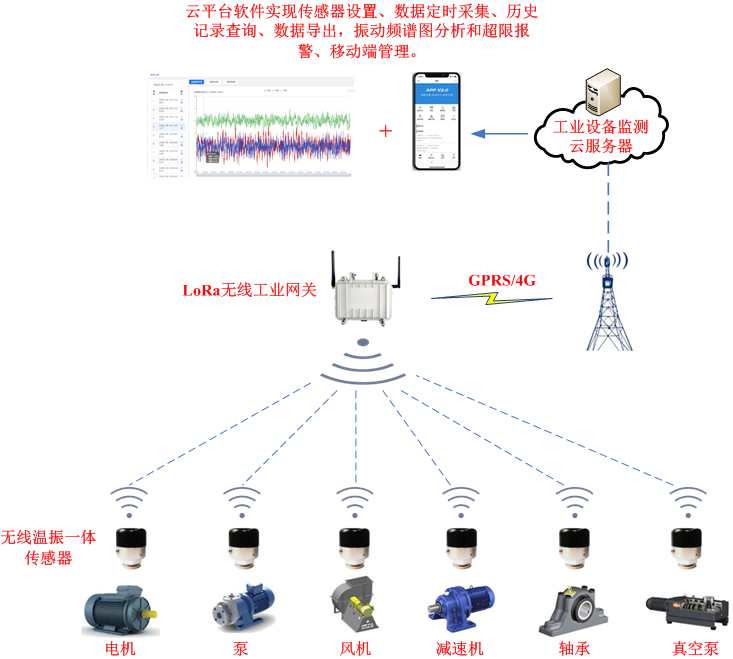

3.1 無線網絡示意圖
 3.2 智能無線溫振傳感器（型號：W3TD）
 W3TD是一款遠距離通訊、大容量電池供電、小型智能LoRa無線振動溫度傳感器。采用鋰亞電池供電，外殼采用高強度合金和工程塑料，適應高溫強振的惡劣工業現場，方便工業場合大面積組網及在線監測。
本產品作為物聯網傳感器節點，主要用于工業設備的振動分析、網絡化監控和設備健康診斷。如監測電機、風機、泵、壓縮機、汽輪機、發動機等設備的不平衡、不對中、碰摩和松動等故障。 產品多項關鍵參數可根據客戶應用場景定制修改，包括：頻譜分析算法、檢測頻率和無線通訊頻率等。客戶使用簡便，計算在傳感器端完成，數字化輸出、性價比高，取代傳統的壓電類模擬輸出量傳感器，適合于設備狀態檢測的智能化改造和升級項目。廣泛用于電機、風機、空壓機、離心機壓縮機、水泵、減速機等旋轉機械設備進行振動安全和溫升安全的在線監測。 3.3 無線測溫采集器（型號CW-30）  CW-30無線溫度采集器是一款適配PT100傳感器而設計的Lora無線發射裝置，采用433MHZ FSK射頻通訊技術，具有高精度、寬量程、低功耗、易擴展、無線傳輸距離遠等優點，非常適合旋轉設備、分散多路測溫應用場景。
CW-30-LI和CW30-LE耗、精度、量程、使用方法均一樣，主要區別在于CW-30-LI采用內置天線，防水特性更佳；而CW30-LE采用外置天線，傳輸距離更遠，但外置天線采用螺紋旋擰固定，若長期在運動狀態下會容易松動，甚至脫落將直接影響無線通訊距離，所以在旋轉、移動設備上建議選用CW-30-LI。主要用于超低溫冰箱、電機軸承、變壓器、烤箱、烘道等，構建無線多路在線測溫系統的核心價值在于免布線、隨處裝、易維護，取代傳統人工測溫方式；既降低了安裝成本、線纜成本，又提高了采集、分析溫度的效率，為科學實驗、工業生產提供技術保障。 3.4 Lora無線網關（型號:ZDG100）  LORA工業網關是為滿足區域低功耗物聯網應用而設計開發的一款戶外工業級網關產品。網關多達8個物理接收信道和一個發射信道，支持全雙工通信，支持?jǐn)?shù)據透明傳輸，可以通過配置軟件對設備進行靈活配置。
LORA工業網關符合標準的 LoRaWAN 協議，適用于符合標準 LoRaWAN 的終端和 Network Server。機身全鋁殼設計，整體采用航空級鋁合金材料，IP67 級防水等級，防水防塵密封設計，整個基站網關具備非常高的可靠性，可以很方便的在戶外或者復雜環境下進行布網。該產品已廣泛應用于物聯網產業鏈中的 M2M 行業，如智能電網、智能交通、工業自動化、智能建筑、消防、公共安裝、環境監測、氣象、數字化醫療、農業、林業、水務、煤礦、石化等領域。 第四章 工業云平臺
該平臺部署在云服務器，功能包括監測對象的添加、傳感器定義、采集頻率、休眠時間、報警等級等設置，可以對各設備傳感器的溫度、振動、電壓歷史采集記錄查詢、導出和分析，包括對各種振動加速度、速度的時域圖和頻譜圖進行分析。

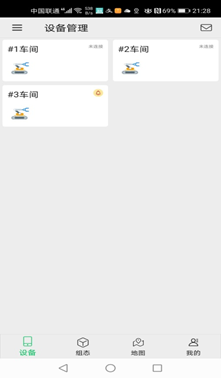

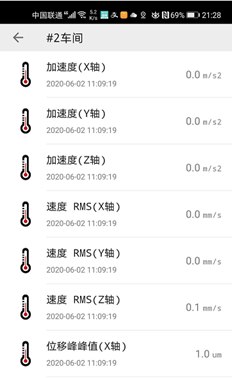

 （系統主頁）   （小程序功能） |
